在現代電子制造業中，貼片3D AOI（自動光學檢測）技術正發揮著越來越重要的作用。它利用高精度攝像頭和先進的圖像處理算法，對SMT（表面貼裝技術）貼片生產過程中的元器件進行全方位、高精度的檢測，確保產品的質量和可靠性。

一、3D AOI技術的原理

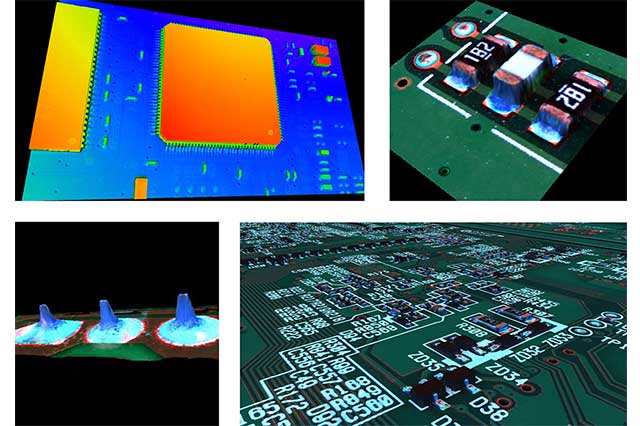

3D AOI技術是傳統AOI技術的升級版，其核心在于通過多視角或結構光技術獲取芯片的3D立體圖像。相較于傳統的2D AOI技術，3D AOI能夠捕獲更豐富的三維信息，從而在缺陷檢測方面展現出更高的準確性和全面性。

具體來說，3D AOI技術利用高精度攝像頭對貼片后的目標點進行360度掃描，采集高清圖像。然后，通過先進的圖像處理算法，對圖像進行去噪、校正、分割和增強等處理，以提升圖像質量。接著，運用傳統圖像處理算法和機器學習算法提取邊緣、角點、區域等視覺特征，并與正常模板進行比對，以判斷是否存在外觀缺陷。最后，生成詳細的缺陷分布報告，統計各類缺陷的數量，并分析檢測結果和缺陷相關信息。


二、3D AOI技術的優勢

檢測范圍更廣：3D AOI能從多個角度掃描芯片，覆蓋所有三維空間，有效避免2D AOI可能存在的“死角”。

檢測精度更高：基于三維圖像的3D AOI比對檢測更為精確，能夠識別出更細微的缺陷。

能檢測出更多類型的缺陷：如錯位、形變、翹起等三維形狀方面的缺陷，這些缺陷在2D AOI中可能難以察覺。

圖像效果更佳：3D AOI生成的三維視圖更直觀，有助于快速定位和識別缺陷。


三、3D AOI在貼片生產中的應用

在SMT貼片生產過程中，3D AOI技術扮演著至關重要的角色。它能夠實時分析生產線上元器件的圖像數據，并與預設的標準進行對比，從而識別出潛在的缺陷和異常。具體應用場景包括但不限于：

元器件缺失檢測：檢測是否有元器件漏貼或未貼。

元器件極性錯誤檢測：檢測元器件的極性是否正確。

元器件位置偏移檢測：檢測元器件的位置是否準確，有無偏移現象。

焊接缺陷檢測：檢測焊接點是否完整，有無虛焊、連焊等缺陷。

異物污染檢測：檢測元器件表面是否有異物污染。


四、使用3D AOI的注意事項

為了確保3D AOI技術的準確性和可靠性，在使用過程中需要注意以下幾點：

設定合適的檢測參數：根據生產線的實際情況和元器件的特性，設定合適的檢測參數，如圖像分辨率、對比度、亮度等。

定期維護和校準設備：定期對3D AOI設備進行維護和校準，確保設備的正常運行和檢測精度。

注意環境條件：保持生產現場的環境條件穩定，避免光線、溫度等因素對檢測結果的影響。

及時處理異常數據：對于3D AOI系統檢測出的異常數據，要及時進行處理和分析，找出原因并采取相應的措施進行改進。
