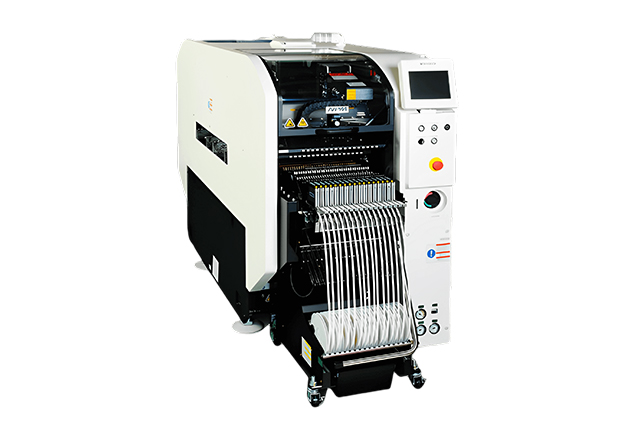

調整松下NPM-D3A貼片機的水平度（“打水平”）是確保設備運行精度和穩定性的關鍵步驟。以下是標準操作流程：

一、調平前的準備工作

工具準備：

高精度水平儀（推薦分度值≤0.02mm/m）

扳手（用于調節地腳螺絲）

清潔布（清理機器底座和地面）

環境要求：

設備置于穩固地面（避免震動或傾斜地基）。

室溫穩定（減少熱脹冷縮影響）。

二、機械水平調整步驟

定位調平點：

松下NPM-D3A通常有4個地腳調平點，位于機器底座四角。

移除設備底部護板（若遮擋調平點）。

放置水平儀：

將水平儀置于設備工作臺或導軌基準面（參考手冊指定位置）。

確保測量面清潔無雜物。

粗調水平：

旋轉地腳螺絲，先調整設備長度方向（X軸）水平：

觀察水平儀氣泡，逆時針旋轉螺絲升高，順時針降低。

重復調整對角螺絲，直至X軸水平。

細調水平：

調整寬度方向（Y軸），確保橫向水平。

交叉驗證：將水平儀旋轉90°，檢查Y軸偏差，調整剩余地腳。

精度要求：

目標水平度：≤0.025mm/m（以手冊為準）。

多位置驗證：在設備前后、左右多個基準點復測。

三、校準后驗證

自動標定：

開機進入維護模式，運行“自動水平補償”（若設備支持軟件校準）。

根據屏幕提示完成校準流程。

貼裝測試：

使用測試PCB板進行貼裝，測量元件位置偏差。

檢查Mark點識別穩定性，確認無偏移報警。

四、注意事項

避免單次過度調節地腳，防止應力集中。

調平后鎖緊地腳螺母，防止松動。

定期檢查水平度（建議每3個月或搬遷后重新校準）。

五、技術支持

若調平后仍存在精度問題，可能需檢查：

導軌磨損

伺服電機編碼器校準

相機光學系統對齊
