我們在運行西門子貼片機的過程中，經常會(huì )出現貼裝出現偏差的情況，這時候我們需要進行校正，我們可以對元件進行校正，那么我們應該怎么進行校正呢？

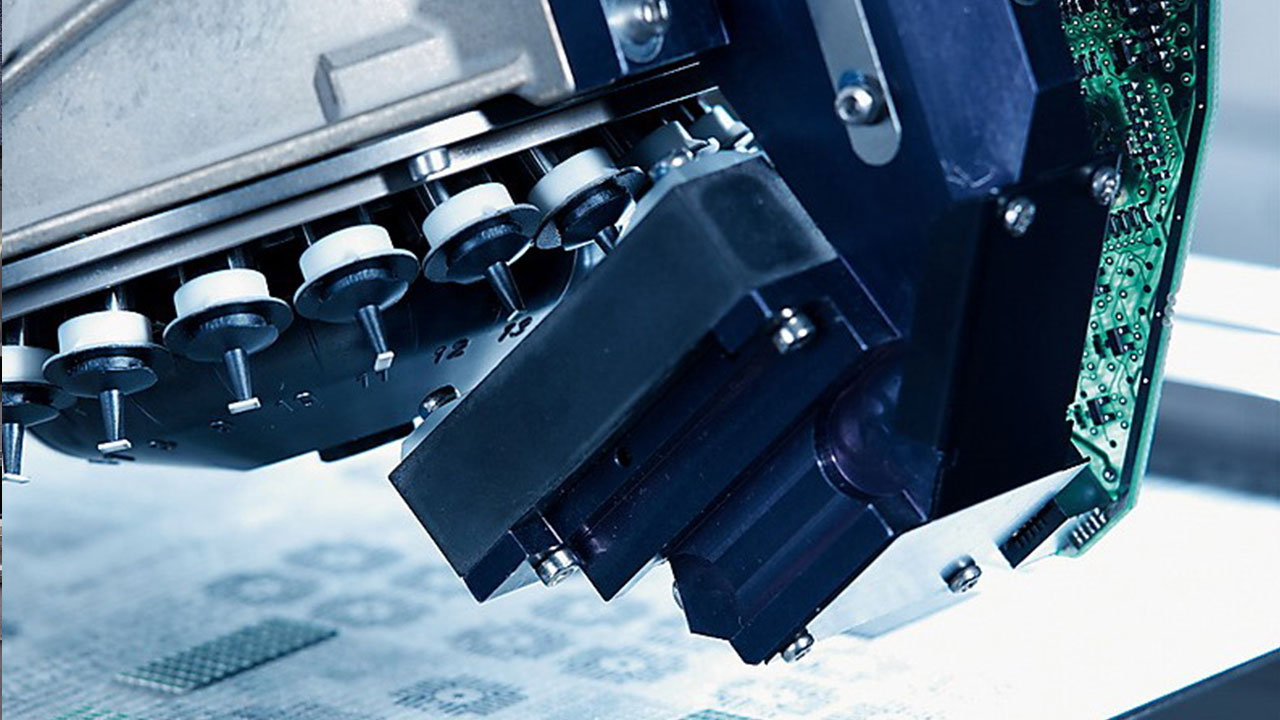

西門子貼片機吸嘴

一、打開機器上單個組件的數據庫，然后單擊“工具→增強組件設置”。將出現ECS界面。右邊的黑匣子是機器部件識別攝像頭捕捉到的圖像。

二、設置部件所在的給料機站號、拋送帶站號、頭部號、吸嘴號、部件角度等信息。

三、點擊Pick，西門子貼片機將返回到零，用指定的噴嘴在指定的進料器中拾取部件；然后點擊Inspect，噴嘴將部件帶到相機上拍照，它將顯示在ECS界面右側的拍攝圖像。

四、如果組件可以通過校準，“組件通過”并且校正后的X、y和Q數據將顯示在黑匣子的頂部；如果組件不能通過校準，則調整大小、角度、抽吸位置、照明、組件的腳/球間距、位置、大小等，可以進行校正。

五、反復點擊【檢查】按鈕，確定校正分量的X、y、Q數據是否穩定。

六、保存SMT貼片機正確的數據庫GNone

七、按照離線編程或在線編程編制的拾片程序表，將各種元器件安裝到貼片機的料站上。

八、安裝供料器時必須按照要求安裝到位。

九、安裝完畢，必須由檢驗人員檢查，確保正確無誤后才能進行試貼和生產。
